中量BLラック300kg・500kg/段耐荷重
グリーン購入法適合商品
重量物にも耐えうる構造。長く、積載物を気にせずに使いたいなら。 独特なクサビ形状により、何度組み立てなおしても堅牢さは変わらない抜群の安定感を誇るモデルです。
中量BL300kg・500kgモデルの特徴
- ボルトレス仕様で組立時間が短縮
- 構造を一新。クサビ形状、割板など堅牢性を向上
- 収納物に合わせて棚板は50mmピッチで調節可
- オプションにてパネル、金網、落下防止が設置可
- 支柱を共有して棚を連結設置出来ます
仕様
中量BLラックの品番表示は以下の通りです。品番から商品の詳細サイズを知ることができます。
部材一覧
- 棚板
- 厚み40mm （寸法・荷重により割板仕様、補強桟が付属します）
- 支柱
- C型、等間隔で段位置変更用の穴をあけております。
- ベースプレート、セーフティピン
- 床への傷防止用プレート、および部材抜け防止の為に支柱にピンを追加
- 奥行桟（天地用）、棚受
- 支柱に取付け、棚板を載せる為の専用部材
- 間口桟
- 一体絞り成形されている為、強い強度と安定感を生み出します。
300kg/段モデルと500kg/段モデルの違い
棚板に補強桟を入れることにより、耐荷重300kg/段の棚板を耐荷重500kg/段の棚板に変更出来ます。
材料
- ●スチール製
- ●色の詳細（以下参照）
標準塗装色（マンセル値）
- ライトグリーン色
（10GY 6/2）
- ホワイトグレー色
（2.5PB 8.5/1）
※上記画像はお客様が見るモニター環境により色味が異なってみえる事があります
連結イメージ
単体モデル1台は必ず必要となります。
増連モデルは支柱が2本少ない形となります。
中量ラック単品部品表
支柱
| 1,200m/m | 1,500m/m | 1,800m/m | 2,100m/m | 2,400m/m |
|---|---|---|---|---|
| MBP-CL1200 | MBP-CL1500 | MBP-CL1800 | MBP-CL2100 | MBP-CL2400 |
間口桟
| 900m/m | 1,200m/m | 1,500m/m | 1,800m/m |
|---|---|---|---|
| MBP-WB0900 | MBP-WB1200 | MBP-WB1500 | MBP-WB1800 |
奥行桟
| 480m/m | 620m/m | 700m/m | 910m/m |
|---|---|---|---|
| MBP-DB0480 | MBP-DB0620 | MBP-DB0700 | MBP-DB0910 |
棚受
| 480m/m | 620m/m | 700m/m | 910m/m |
|---|---|---|---|
| MBP-SB0480 | MBP-SB0620 | MBP-SB0700 | MBP-SB0910 |
棚板
L：300kgタイプ H：500kgタイプ
| 奥行／間口 | 900m/m | 1,200m/m | 1,500m/m | 1,800m/m |
|---|---|---|---|---|
| 480m/m | MBP-SH0948L・MBP-SH0948H | MBP-SH1248L・MBP-SH1248H | MBP-SH1548L・MBP-SH1548H | MBP-SH1848L・MBP-SH1848H |
| 620m/m | MBP-SH0962L・MBP-SH0962H | MBP-SH1262L・MBP-SH1262H | MBP-SH1562L・MBP-SH1562H | MBP-SH1862L・MBP-SH1862H |
| 700m/m | MBP-SH0970L・MBP-SH0970H | MBP-SH1270L・MBP-SH1270H | MBP-SH1570L・MBP-SH1570H | MBP-SH1870L・MBP-SH1870H |
| 910m/m | MBP-SH0991L・MBP-SH0991H | MBP-SH1291L・MBP-SH1291H | MBP-SH1591L・MBP-SH1591H | MBP-SH1891L・MBP-SH1891H |
部品
| ベースプレート | セーフティ・ピン |
|---|---|
| MBP-PTBASE | MBP-PTSPIN |
オプション

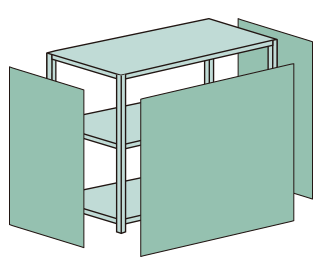

パネルタイプ
側・背後への収納品の落下を防ぎます。 またホコリや光線をさえぎるのに役立ちます。
金網タイプ
収納品の落下を防止します。金網なので明るく 見通しやすくなります。
アンカーベース
床面にアンカー固定するための金具です。
落下防止バー
積載商品の落下防止に 。ワンタッチで上下に動かせ、スムーズな出し入れが可能。
ネジ込みキャスター
溶接する必要のない簡単取付のキャスターと専用金具。
平座キャスター金具
簡単取付のキャスター専用金具
