双福鋼器の移動ラックシステム「パワーランナ」には、レールレスタイプのほか、レール式のスタンダードタイプ、縦移動電動台車 にバーラックを載せた引き出しタイプのバーラック仕様、自動クラッチを内蔵した回転ハンドルを駆使して動かすハンドルタイプがあります。レールレス、レール式、縦移動式、ハンドルタイプ、いずれも高収納と経済性で一歩先進の移動ラックシステムです。以下でその詳細をご覧ください。
各モデル紹介
スタンダードタイプ（電動移動台車レール式）
パワーランナのスタンダードタイプともいえる「レール式」。パレットラックを電動台車に乗せて、横移動走行させる タイプです。収納スペースを集中させ通路を減らすことの出来る移動ラックは収納力も約2倍まで上がります。
- レールレスを超える堅牢な耐荷重＆メンテナンスフリー
- 角パイプ構造（製法特許）のラックはレールレスを超える耐荷重となり、重量物も楽々、安全に管理が 出来ます。（最大耐荷重 １間口12トン・１連24トン）当社オリジナルの電動台車は車軸上駆動方式で 保全性がよく、メンテナンスフリーの高信頼機構です。
- 新設倉庫に最適のレール工法
- レールは床面と同レベルに仕上がる スッキリタイプ。フォークリフトやカートの通路走行もスムーズに行えます。また、溝レール採用により車輪部分とレール部分が走行時一体となり、ラック移動時の蛇行を防ぎます。
- インバータ制御によるスムーズな安定走行と何重もの安全設計を確立
- 制御機器はマイコンボードにて制御しています。また、インバータ制御によるスムーズな安定走行を確立。ソフト発進、ソフト停止を行いハイスピードな移動をも実現。安全対策及び非常時停止対策は各種センサーと停止スイッチで二重三重の安全機能を確保しております。
- 冷凍仕様への対応も可能
- オプションとして冷凍仕様（ー３０℃迄）の対応が可能です。 様々な環境、収納物に合わせた選択も可能にするのが双福鋼器のパワーランナの強みです。
操作パネル
障害物検知センサ
進入検知センサ
前面安全カバー
シグナルタワー
バーラック仕様（電動『縦』移動台車レール式）
当社オリジナルの縦移動電動台車にバーラックを載せた引き出し移動タイプです。強剛な角パイプ（製法特許）を主要にしたバーラック部材を使用。縦移動電動台車も当社によるオリジナルの開発設計をしております。駆動、制御機器、レール、安全対策などすべて標準タイプに準じた仕様です。
設置したバーラックタイプを真上から見下ろしたイラストです。両側に移動台車を配置したセンター通路方式により、効率的な配置を実現します。
ハンドルタイプ（手動移動台車レール式）
電動式に準じた省スペース機能と、適正規模での経済性を備えた移動ラックです。
- ■ 自動クラッチ内蔵のハンドル駆動式、スムーズな棚移動が可能で複数台車を軽々と移動できます。
- ■ 他の固定棚に比べて収納率が1/3になり省スペース化。
- ■ハンドルのセンター部分にロック機能があり、ロックノブを引っ張ることにより、確実に棚移動を停止させます。
- ■ 転倒防止装置など、安全装備も十分に施しており、優れた地震対策で安全性を確保しております。
スタンダードタイプ仕様表

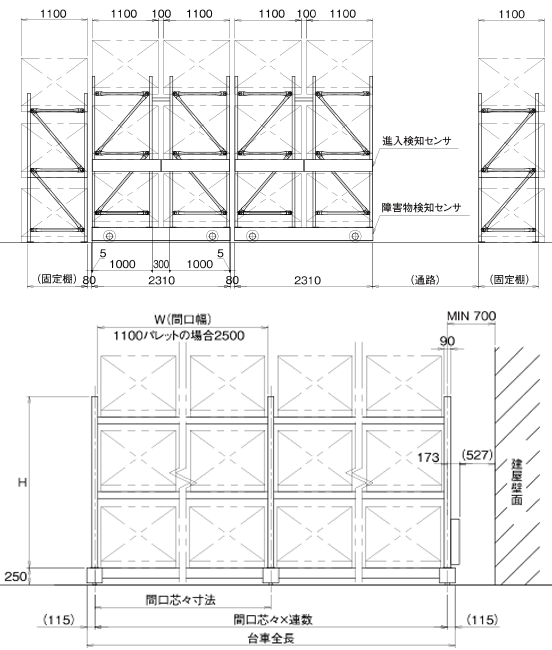

■レールタイプ W1100×L1100 パレットの場合 設置例（ラック本体はパレットの奥行マイナス 100ミリとなります）
レールタイプ2種
平レール
溝レール
埋設レール詳細
標準塗装色（マンセル値）※印刷物のため実際の色とは異なる場合がございます。
-
ラック・台車・本体色（サドル・デッキはメッキ材）
ライトグリーン色（10GY 6/2）
ホワイトグレー色（2.5PB 8.5/1）
操作盤色
黒色（N1 半艶）前面安全カバー色
黄色（2.5Y8/14）
| 項目 | レールタイプ標準環境 | 設定寸法・備考 | ||
|---|---|---|---|---|
| ラック本体 | W 間口幅（標準内寸） | 2100～3100mm 半間口（1100～1800mm） |
100mmピッチ パレット間口900～1400 | |
| D 奥行 | 800～1100mm | 100mmピッチ パレット間口900～1200 | ||
| H 支柱高さ | 2000～6000mm | 100mmピッチ | ||
| 荷重 | /段 | 最大3トン | ||
| /連（間口） | 最大24トン（12トン/間口） | |||
| 台車 | 全長 | 最大31m | ||
| 全幅 | 1910～2510mm | ラック奥行×2+310 | ||
| 高さ | 250mm | |||
| 連数 | 2～8連 | 0.5連（半間口）ピッチ | ||
| 走行速度 | 10m/分 | インバータ制御 | ||
| 1ブロック当たり台車総数 | 最大16台 | |||
| 最大輸圧 | 6.5トン | |||
| 通路幅 | 3～5m | 「（通路幅＋台車）×0.6≧支柱高さ -1m」の場合通り抜け用渡りケーブル（オプション）が必要 | ||
| 安全装置及び他仕様 | 障害物検知センサ | 標準装備 | 光電センサ式 | |
| 進入検知センサ | 標準装備 | 光電センサ式 | ||
| 非常停止機能 | 標準装備 | 走行中操作パネルの各スイッチを押すと非常停止 | ||
| 過負荷防止 | 標準装備 | インバータまたはサーマルリレーによるモーター保護 | ||
| 走行制限タイマー | 標準装備 | |||
| シグナルタワー | 標準装備 | ブザー付（１ブロックに対し１基） | ||
| 蛇行防止後部ガイドレール | - | オプションにてガイドレス化も可能 | ||
| 自動走行監視 | - | |||
| 手動移動 | 標準装備 | 手動モード切り替え時移動ボタンを押している間のみ台車は移動 | ||
| 強制移動 | 標準装備 | 台車異常時の単一台車の強制手動動作 | ||
| 分散通路設定 | オプション | |||
| ２通路開放 | オプション | |||
| リモコン | オプション | 冷凍仕様不可 | ||
| 連動通路照明 | オプション | 建物照明との連動も可能 | ||
| 標準仕様温度範囲 | -5℃～40℃ | 冷凍仕様（-30℃迄）はオプション対応 | ||
| 電源 | 3相200/220B±10% 50,60Hz | |||
各種モデル、設置予定のスペースや希望の収納量に見合った最適な配置、仕様をご提案させて 頂きますのでお気軽にご相談ください。
