パワーフロアー

スーパーC

250W(※200Wも製作可能)

様々なスペースに導入されている「パワーフロアー スーパーC」。C型形状の断面は冷熱機周辺の設備床をはじめ、各種メンテナンスデッキ、工場の歩廊、階段などに最適。 内外壁、天井などの意匠的な用途にもご利用いただけます。



特徴・形状・材料

特徴スーパーC フロア

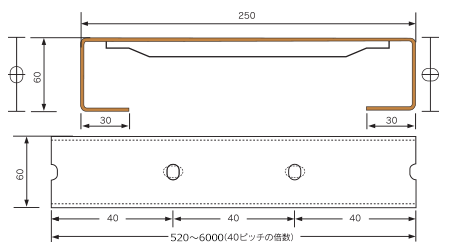

形状

「スーパーC」は従来の嵌合タイプに比べ施工後の部分的な取り外しが可能です。
製品側面には標準で横穴が開いており、床材同士をボルトで連結することで、床面歩行時のたわみやばらつきを緩和できます。梁間隔(スパン)は荷重条件によって異なります。(→許容荷重表をご参照ください)

サイズはW250(200)とH40(60)の全4種類ご用意しています。※横穴はグレーチングの場合のみ


※スーパーCを取り付けるには専用金具が必要となります。

  • スーパーC用金具A

  • スーパーC用金具A

スーパーC用金具A

※H鋼・薄型・アングルなど

  • ZKSC-40(40H用) フランジ厚6~25
  • ZKSC-60(60H用)フランジ厚6~25

  • スーパーC用金具B

  • スーパーC用金具A

スーパーC用金具B

※リップみぞ形鋼

  • KSCB-40(40H用)
  • KSCB-60(60H用)

  • スーパーC用金具B

  • スーパーC用金具A

スーパーC用連結金具
  • M-1タイプ 柄合わせに最適
  • M-2タイプ 左右の柄が合わせにくい場所に最適


材料

  • 一般構造用延鋼板 JIS G3101 SS400 SPHC
  • 高耐食溶融メッキ鋼板 ZAM®{日本製鉄(株)の登録商標です}

表面加工の種類と仕上げ

「パワーフロアー スーパーC」の表面加工は、以下の2タイプに対応しています。お客様の導入場所や作業内容に応じて、最適な加工タイプをご提案いたしますので、お気軽にご相談ください。

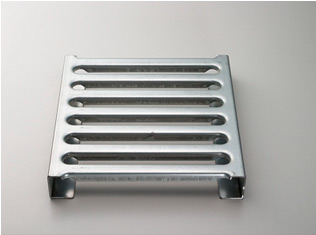

グレーチング横穴(エンボス有・無)

(開口率40%)一般床材してだけでなく壁、天井など意匠的な用途にも使えます。
 ※エンボス有の横穴無は出来ません。

  寸法(mm)
板厚(t) 1.6/2.0/2.3
板幅(w) 250/200


フラット

デザイン性を優先する各種建築物の意匠材・天井にご使用下さい。※床材としてはご使用できません。横穴無のみになります。

  寸法(mm)
板厚(t) 1.6/2.0/2.3
板幅(w) 250/200

フラット丸穴

デザイン性を優先する各種建築物の意匠材・天井にご使用下さい。※床材としてはご使用できません。250Wのみになります。横穴無のみになります。

  寸法(mm)
板厚(t) 1.6/2.0/2.3
板幅(w) 250


表面仕上げ(2タイプ)

■高耐食溶融メッキ鋼板製品(K27)

ZAM®は、日本製鉄が世界で初めて工業生産化に成功した高耐食性の溶融亜鉛-アルミニウム-マグネシウム合金めっき鋼板。

マグネシウムとアルミニウムの効果により、優れた耐食性、耐疵付き性、加工性を実現し、さまざまな分野に適用できます。

※「ZAM®」は、日本製鉄株式会社の登録商標です。ZAM®は、製品特許および製造特許登録済みです。※「ZAM®」は、日本製鉄株式会社が開発した溶融亜鉛Zn-アルミニウムAl-マグネシウムMg合金メッキ鋼板の商品名です。



■溶融亜鉛メッキ
(HDZ35 亜鉛メッキ付着量片面350g/㎡以上)

許容荷重表・重量及び断面性能表などPDF資料
